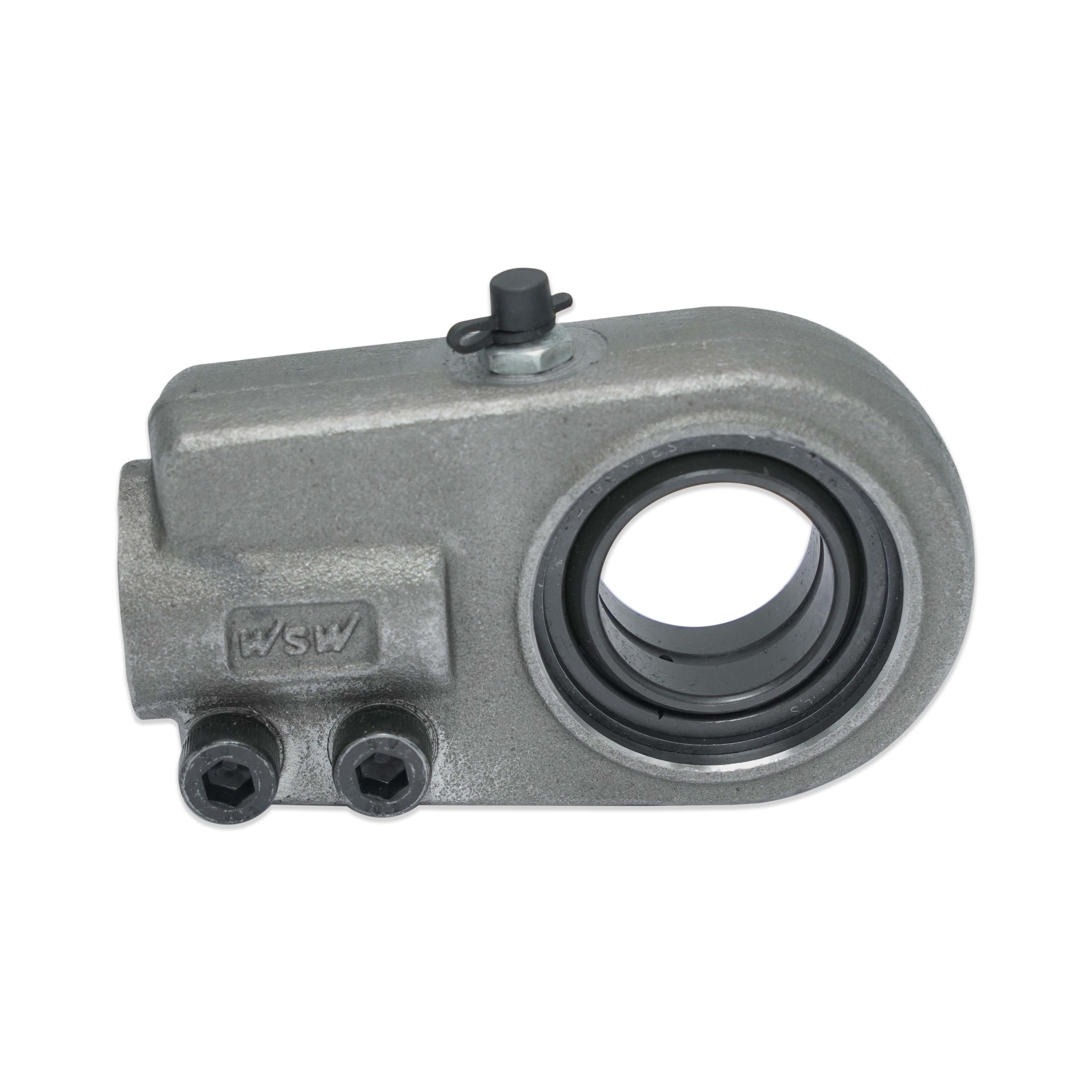

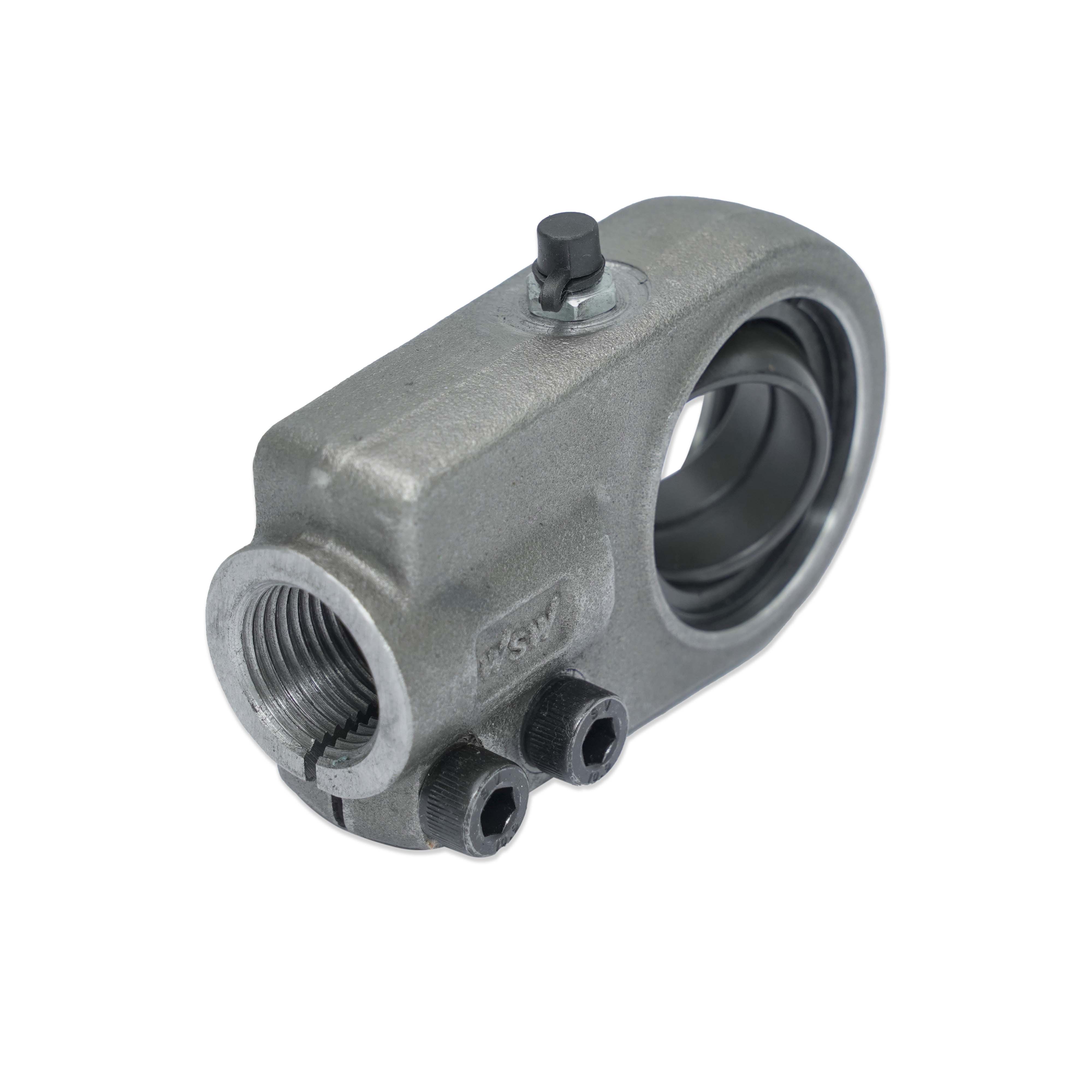

Gelenkkopf/Hydraulik WGAS 60
d 20 - 50 mm: C45, d = 60 - 160 mm: Sphäroguss
-Wartungspflichtig, schwere Ausführung, klemmbar, zum Aufschrauben
-Gelenklager der Serie GE··ES werden mit Sicherungsringen befestigt
-Nachschmierbar über Schmiernippel im GehäuseBohrung = mm
d = 60 mm
S = 44 mm
I = 170 mm
D1 = 130 mm
D2 = 118 mm
S1 = 50 mm
S2 = 46 mm
L = 240 mm
L1 = 65 mm
D3 = 87 mm
D4 = 66,8 mm
LF = 84 mm
F = M64x3
