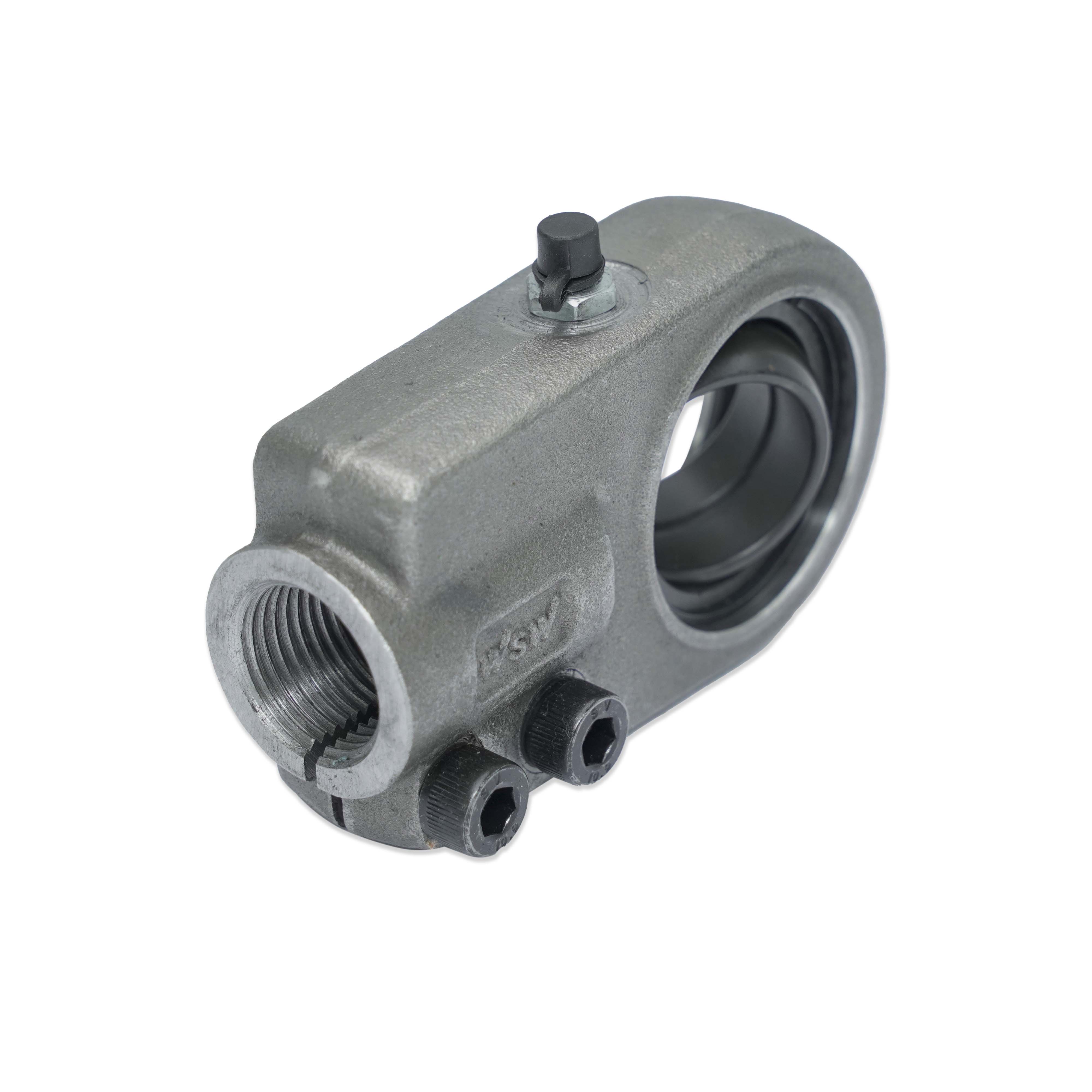

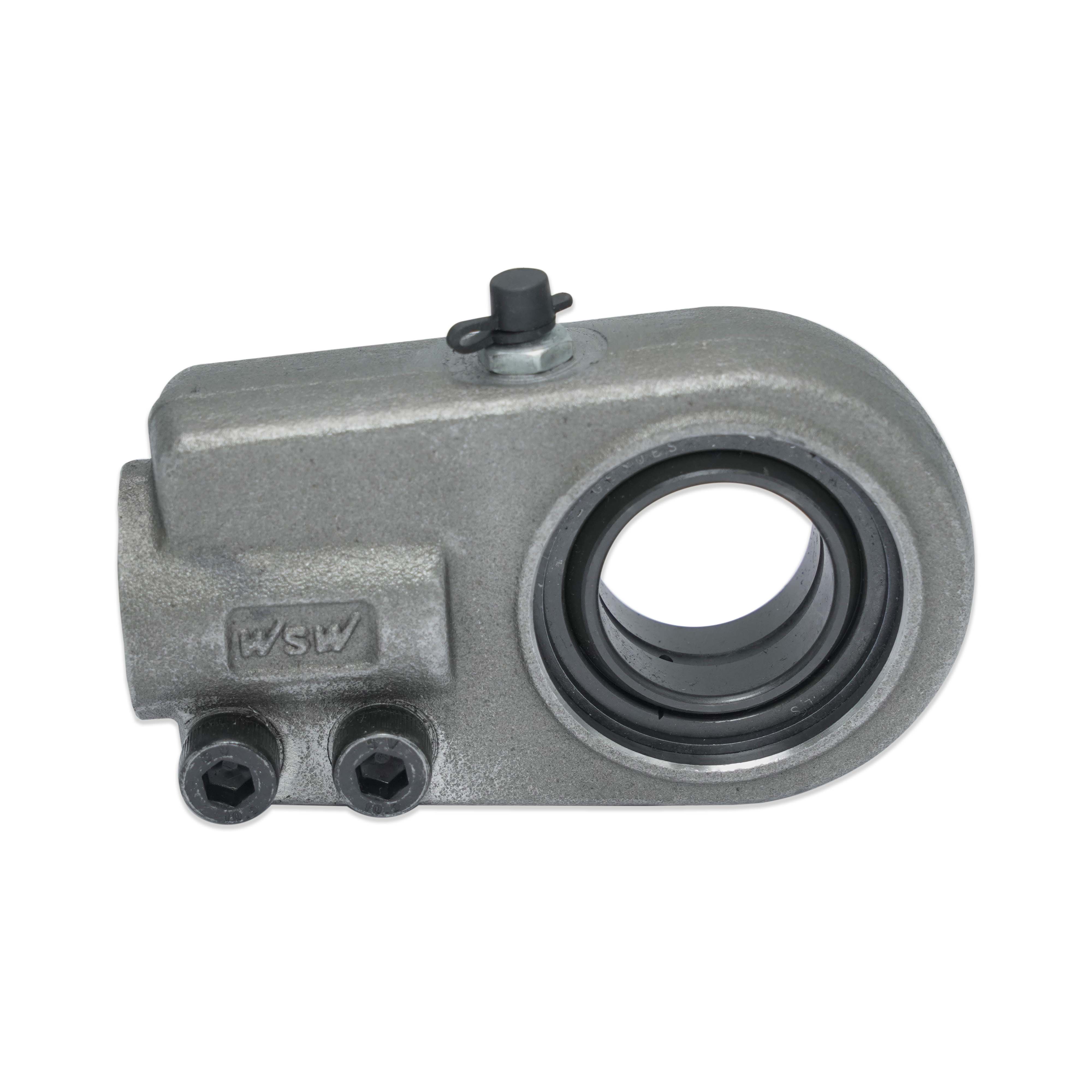

Gelenkkopf/Hydraulik WGAS 40
d 20 - 50 mm: C45, d = 60 - 160 mm: Sphäroguss
-Wartungspflichtig, schwere Ausführung, klemmbar, zum Aufschrauben
-Gelenklager der Serie GE··ES werden mit Sicherungsringen befestigt
-Nachschmierbar über Schmiernippel im GehäuseBohrung = mm
d = 40 mm
S = 28 mm
I = 105 mm
D1 = 94 mm
D2 = 78 mm
S1 = 35 mm
S2 = 33 mm
L = 155 mm
L1 = 44 mm
D3 = 56,5 mm
D4 = 45 mm
LF = 48 mm
F = M39x3
