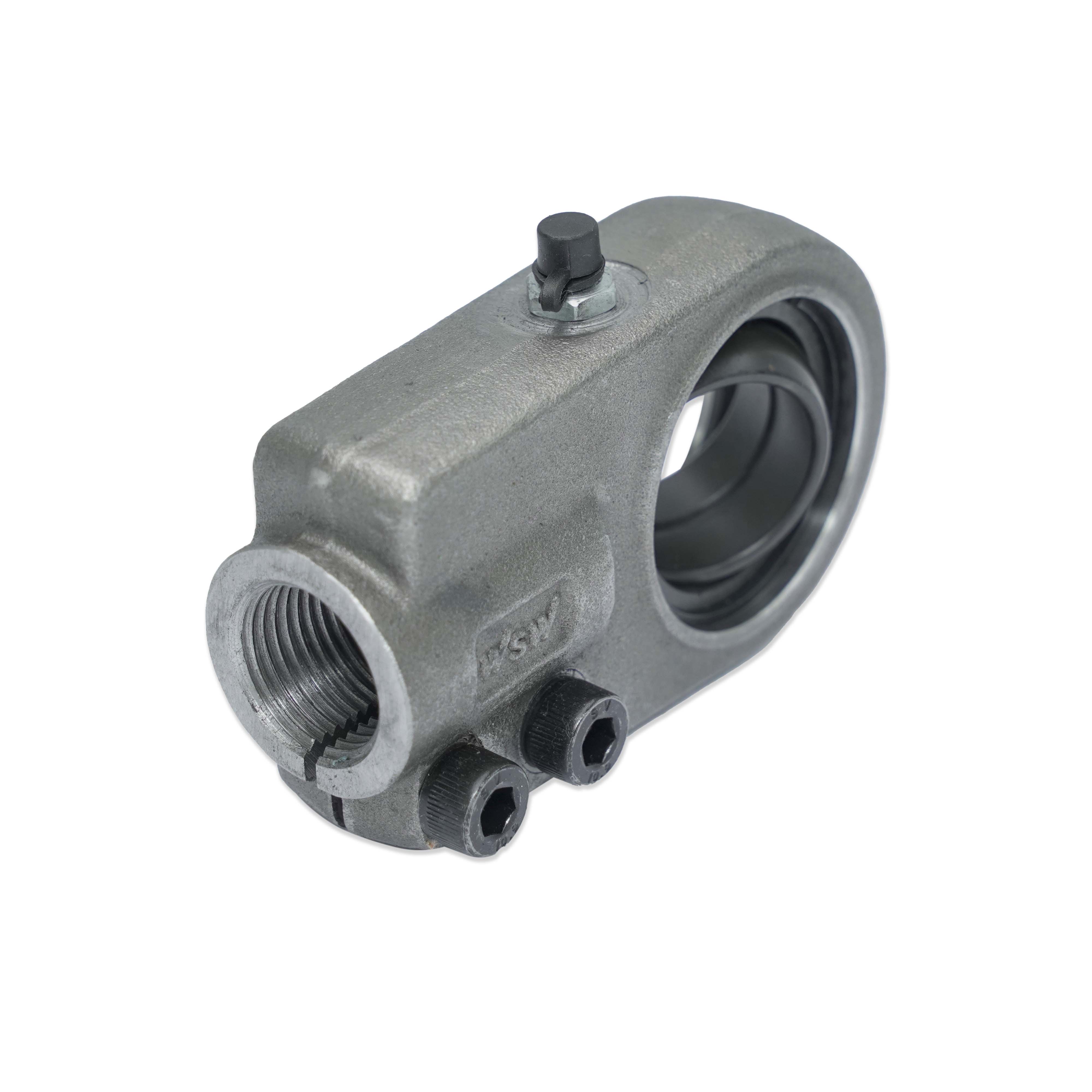

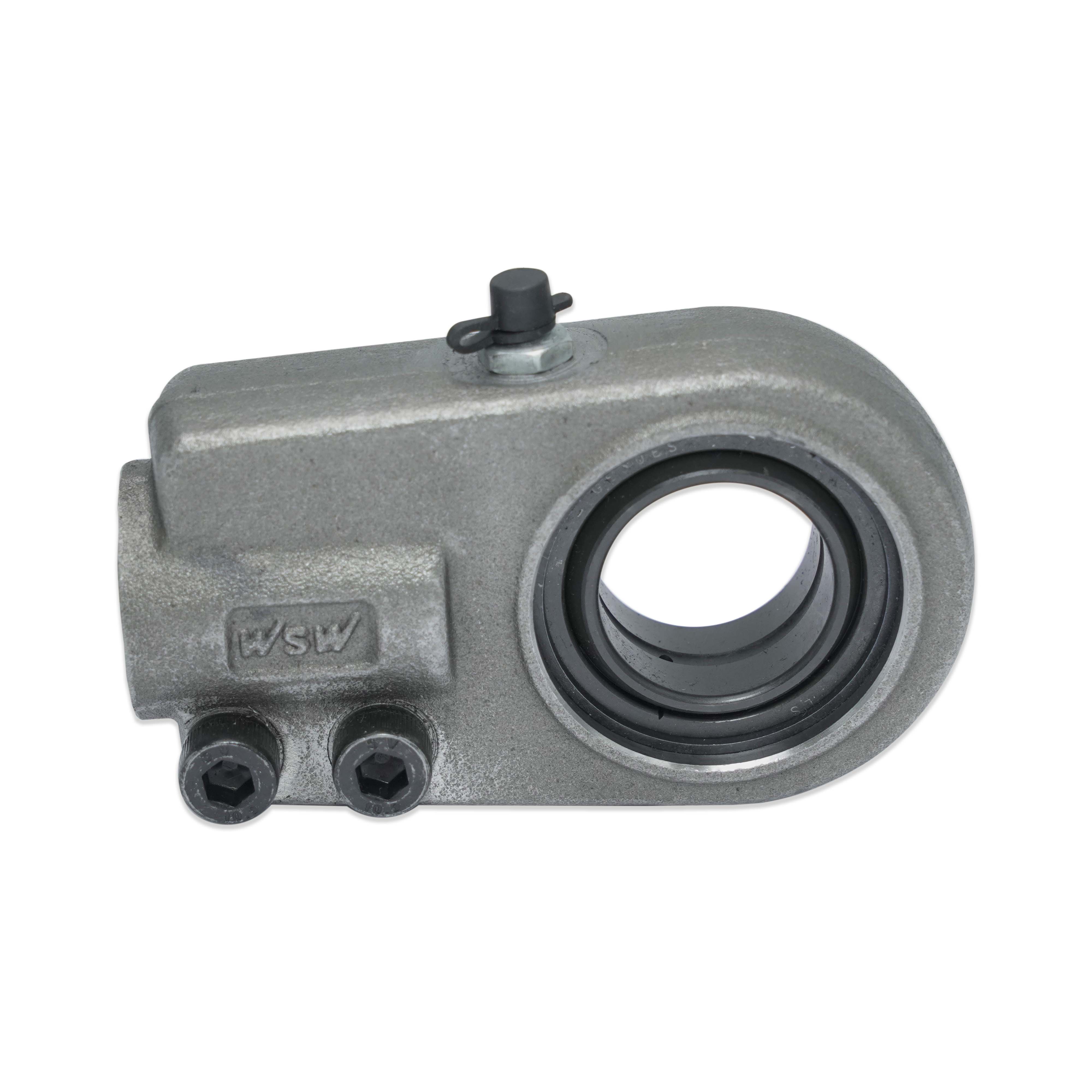

Gelenkkopf/Hydraulik WGAS 35
d 20 - 50 mm: C45, d = 60 - 160 mm: Sphäroguss
-Wartungspflichtig, schwere Ausführung, klemmbar, zum Aufschrauben
-Gelenklager der Serie GE··ES werden mit Sicherungsringen befestigt
-Nachschmierbar über Schmiernippel im GehäuseBohrung = mm
d = 35 mm
S = 25 mm
I = 90 mm
D1 = 78 mm
D2 = 66 mm
S1 = 30 mm
S2 = 28 mm
L = 132 mm
L1 = 40 mm
D3 = 45 mm
D4 = 39,7 mm
LF = 40 mm
F = M30x2
