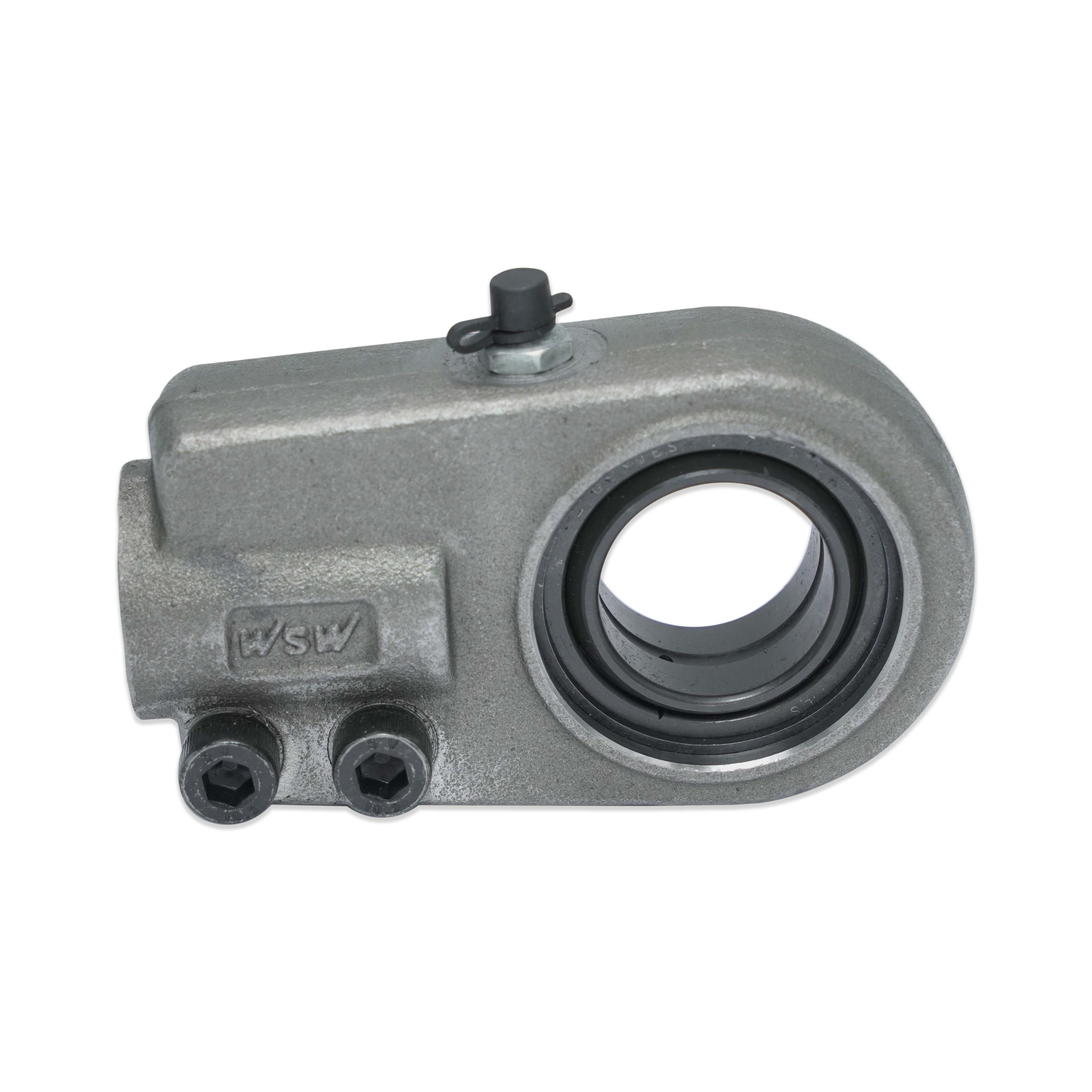

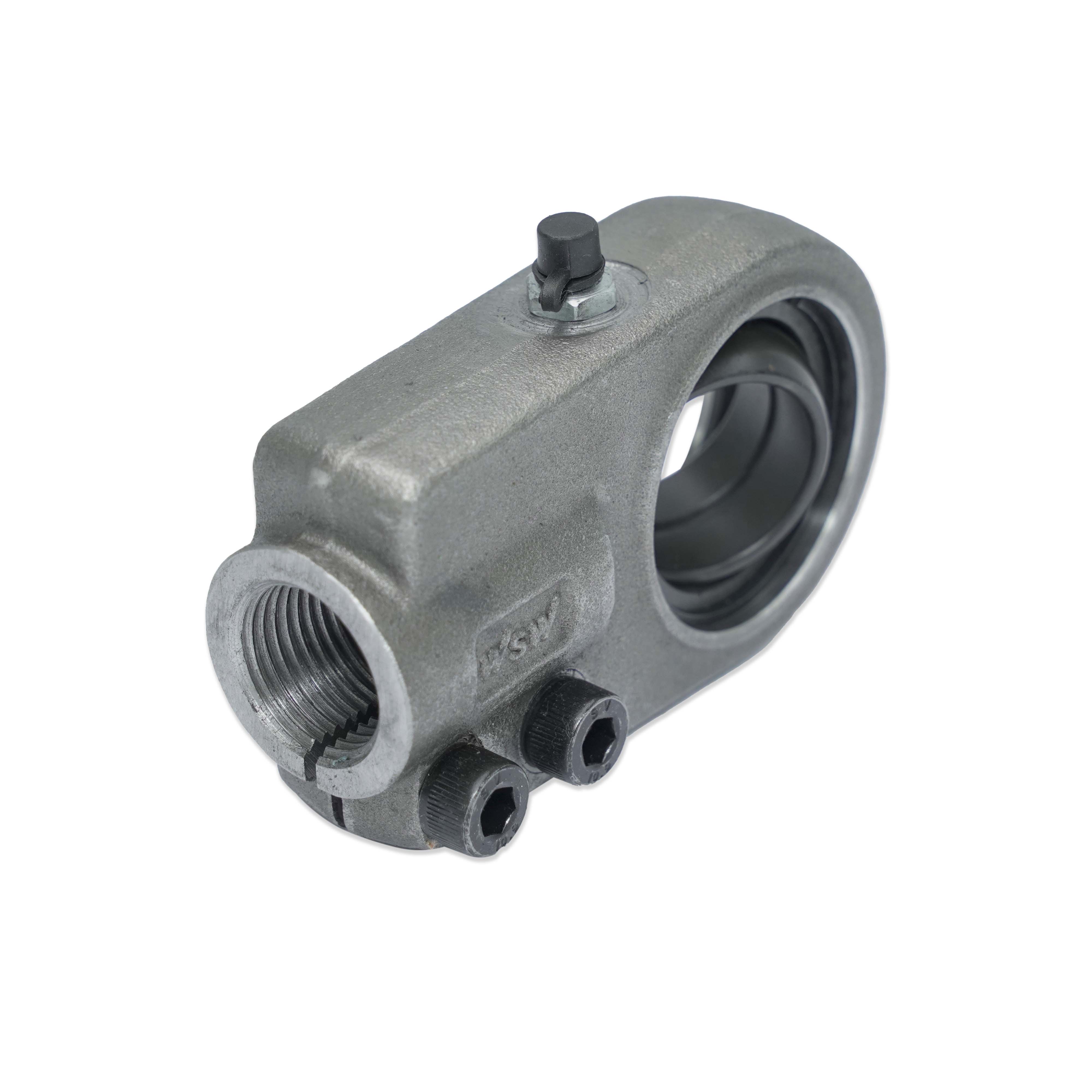

Gelenkkopf WGAS 30
d 20 - 50 mm: C45
d = 60 - 160 mm: Sphäroguss
-Wartungspflichtig, schwere Ausführung, klemmbar, zum Aufschrauben
-Gelenklager der Serie GE··ES werden mit Sicherungsringen befestigt
-Nachschmierbar über Schmiernippel im GehäuseBohrung = mm
d = 30 mm
S = 22 mm
I = 75 mm
D1 = 64 mm
D2 = 56 mm
S1 = 28 mm
S2 = 26 mm
L = 109 mm
L1 = 34 mm
D3 = 34 mm
D4 = 34,2 mm
LF = 35 mm
F = M24x2
